Scalable & Reliable Webhook System Design

Tech Stack: FastAPI MySQL Redis Celery Docker

단순한 POST API 수신을 넘어, 실시간성(Real-time)과 신뢰성(Reliability)을 동시에 보장하는 웹후크 시스템을 설계하고 구현했다. 초당 수만 건의 이벤트 스파이크를 견디고, 네트워크 오류 시에도 데이터 유실 없이 재시도하는 아키텍처를 목표로 한다.

Background

Webhooks는 특정 이벤트에 의해 트리거되는 실시간 알림을 외부 시스템으로 전송하는 방식이다. 전통적인 API가 Polling에 의존하는 것과 달리, 웹후크는 이벤트 발생 즉시 데이터를 Push하여 효율성과 실시간성을 모두 확보한다.

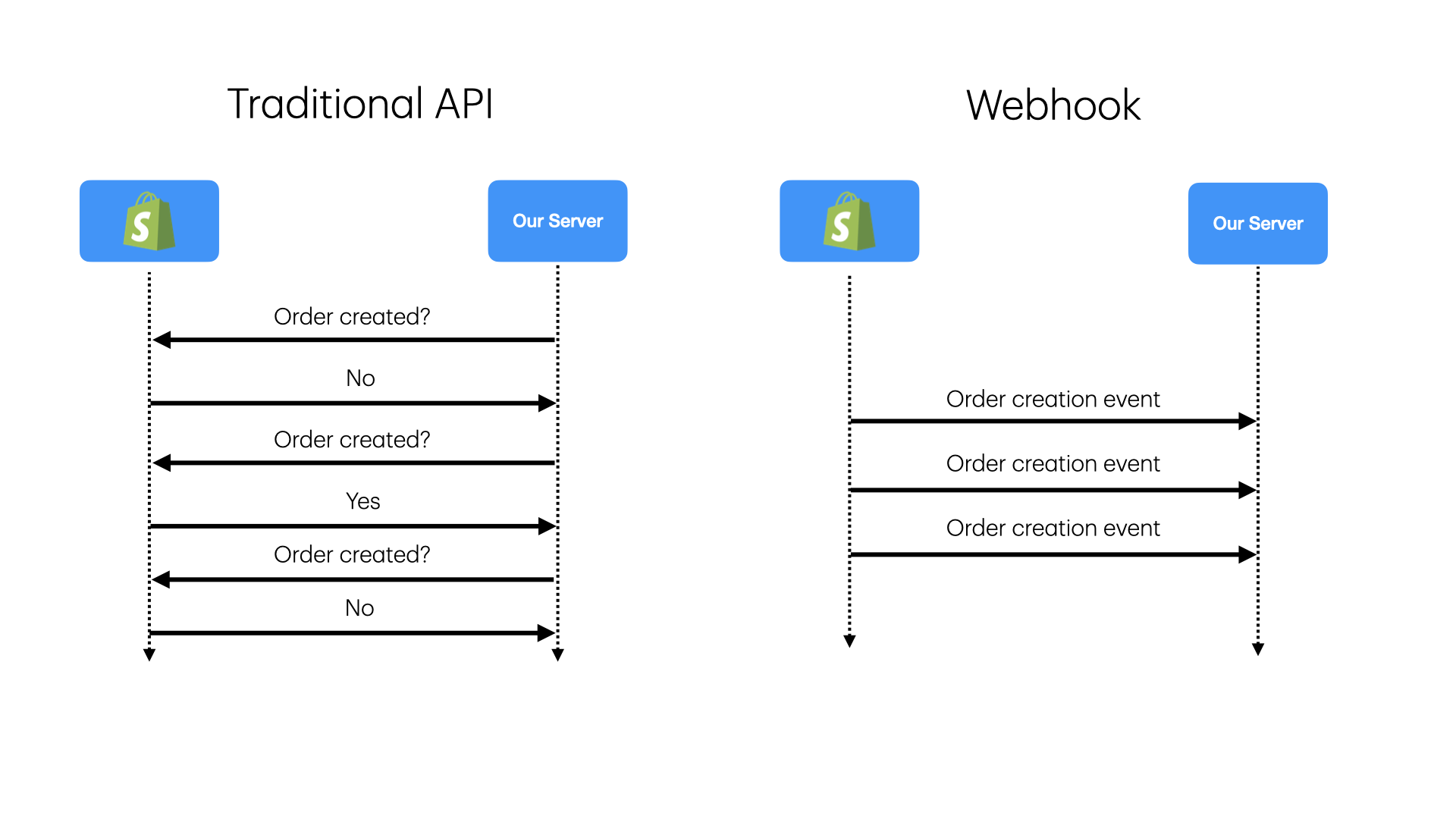

Traditional API vs Webhook

방식 동작 원리 특성
Polling “음식 나왔나요?”를 계속 반복 비효율적, 불필요한 네트워크 자원 낭비
Webhook “음식 나왔습니다!” 벨을 울림 이벤트 기반, 실시간, 리소스 최대 90% 절약

실제 서비스 사례:

  • Stripe: 결제 완료, 환불 등 금융 이벤트 전달
  • Shopify: 주문 생성, 배송 업데이트 알림
  • GitHub: PR 머지, 이슈 생성 등 개발 이벤트 트리거

1. Functional Requirements (기능적 요구사항)

문제 설명에서 동사(Verb)를 추출하여 핵심 기능을 정의한다.

동작 기능 API
수신 (Ingestion) 외부 서비스의 이벤트 알림(JSON)을 수신 POST /webhook
검증 (Verify) HMAC 서명을 통해 신뢰할 수 있는 요청인지 확인 미들웨어 로직
처리 (Process) 비즈니스 로직(결제 승인, 권한 부여 등) 수행 비동기 워커
조회 (Monitor) 처리된 이벤트의 상태 및 로그 확인 GET /api/events

Out of Scope

  • 웹후크 구독 등록/관리 (Provider 측 구현)
  • 이벤트 타입별 세부 비즈니스 로직
  • UI 대시보드

2. Non-Functional Requirements (비기능적 요구사항)

문제 설명에서 형용사(Adjective)를 추출하여 품질 제약 조건을 정의한다.

제약 조건 설명
낮은 지연 시간 (Low Latency) 요청 수신 후 200ms 이내에 200 OK 응답 반환
멱등성 (Idempotency) 동일한 이벤트가 여러 번 전송되어도 중복 처리 방지
최소 한 번 전달 (At-least-once) 시스템 장애 시에도 이벤트 유실 없이 최소 1회 처리 보장
고가용성 (High Availability) 시스템 컴포넌트 장애 시에도 서비스 지속
부하 분산 (Load Buffering) 트래픽 폭주 시 메시지 큐를 통한 압력 조절 (Back-pressure)

Scale Estimation

  • 일일 이벤트 처리량: 100만 건 (Peak 시 5배 증가)
  • 성능 목표: End-to-End 지연 시간 200ms 미만
  • 데이터 보관: 감사(Audit)를 위해 원본 페이로드 30일 보관
  • 항목당 크기: 약 5KB → 30일 총 저장량 약 150GB

3. Data Model (데이터 모델)

문제 설명에서 명사(Noun)를 추출하여 엔티티를 정의한다. 중복 처리를 막기 위해 event_id를 기반으로 한 상태 관리가 필수적이다.

테이블명 역할 주요 속성
ProcessedEvents 멱등성 체크 및 결과 저장 event_id(PK), payload, status(SUCCESS/FAIL), created_at
RetryLogs 실패한 이벤트의 재시도 이력 id(PK), event_id(FK), retry_count, last_error, next_retry_at

event_id에 Unique Index를 설정하여 DB 레벨에서 중복 삽입을 원천 차단한다.

4. 핵심 아키텍처: 수신과 처리의 분리 (Decoupling)

웹후크 설계의 핵심은 “일단 빨리 받고, 일은 나중에 하는 것”이다.

Basic Design의 한계

초기 설계는 Request Handler가 HTTP 수신과 비즈니스 로직을 동시에 처리하는 구조다.

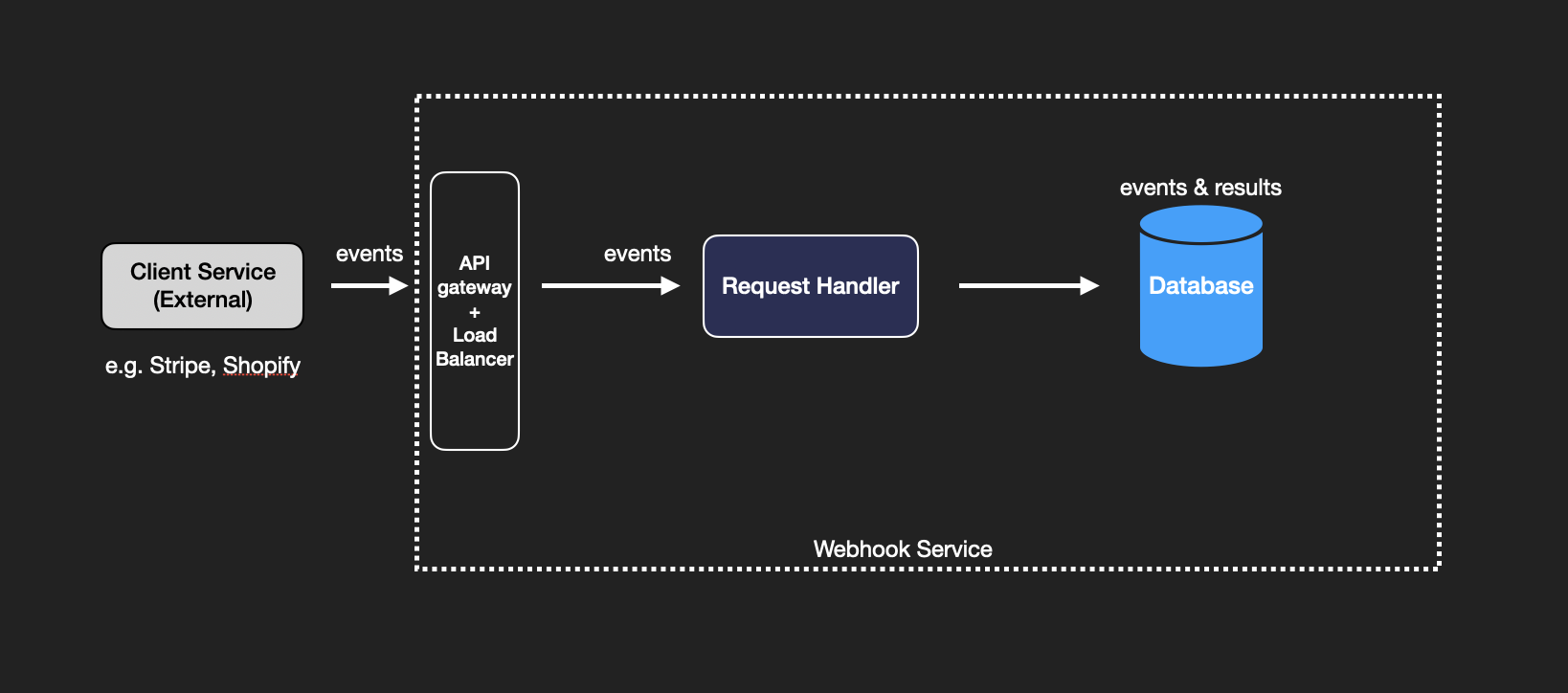

Webhook Basic Design

문제점: Request Handler가 이벤트를 처리한 후 DB 저장 전에 실패하면, 이벤트가 유실된다. 또한 트래픽 스파이크 시 DB 커넥션 풀이 고갈되어 서버가 다운될 수 있다.

Message Queue를 활용한 개선 설계

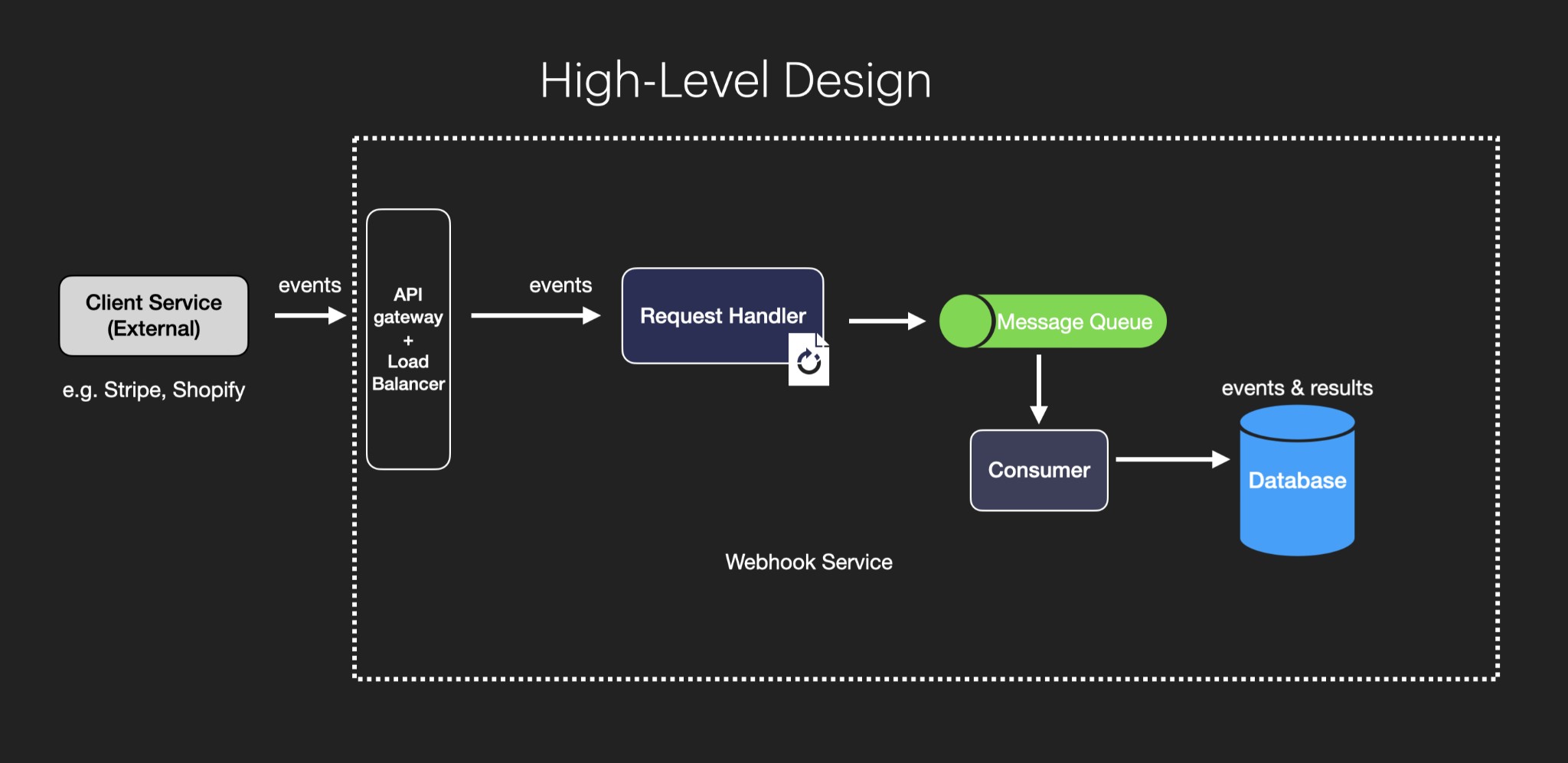

Webhook High-Level Design

Ingestion Path (수신 경로):

  1. 클라이언트(Provider)가 POST /webhook 요청
  2. FastAPI: HMAC 서명 검증 후 즉시 Redis(Message Queue)에 작업 전달
  3. 클라이언트에게 즉시 200 OK 반환 (지연 시간 최소화)

Processing Path (처리 경로):

  1. Celery Worker: 큐에서 이벤트를 하나씩 꺼냄
  2. MySQL Check: event_id를 조회하여 이미 처리된 이벤트인지 확인 (멱등성 보장)
  3. Business Logic: 실제 작업 수행 및 결과 DB 기록
  4. Retry Logic: 실패 시 Exponential Backoff 전략으로 재시도 예약

Webhook Sequence Diagram

이 설계는 실패 복구(Failure Recovery), 부하 완충(Load Buffering), 수평 확장(Scalability) 세 가지 이점을 동시에 제공한다.

5. Scaling & Reliability Strategy (확장 및 신뢰성 전략)

컴포넌트별 장애 처리

1. Request Handler 장애

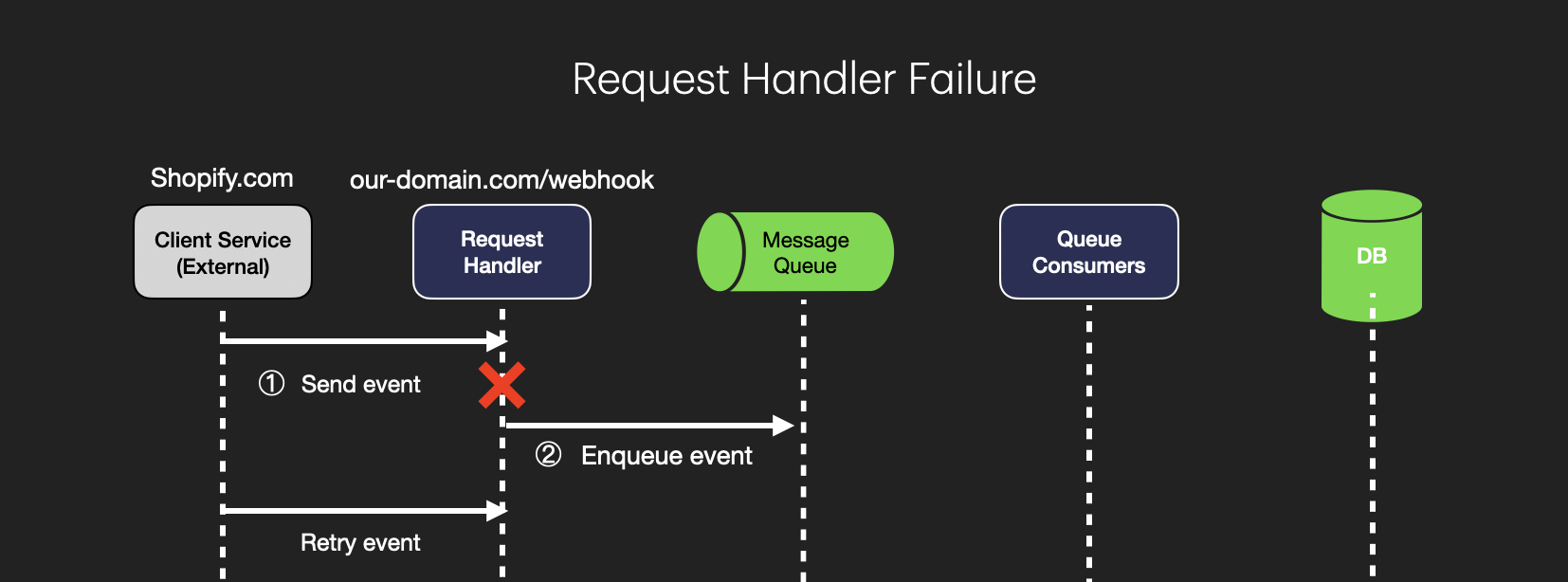

Request Handler Failure

시나리오 대응 전략
큐 적재 전 실패 클라이언트가 200 OK를 받지 못하므로 재전송 → 자동 복구
타임아웃 Circuit Breaker로 연쇄 장애 차단, 클라이언트에 즉시 실패 신호

2. Message Queue 장애

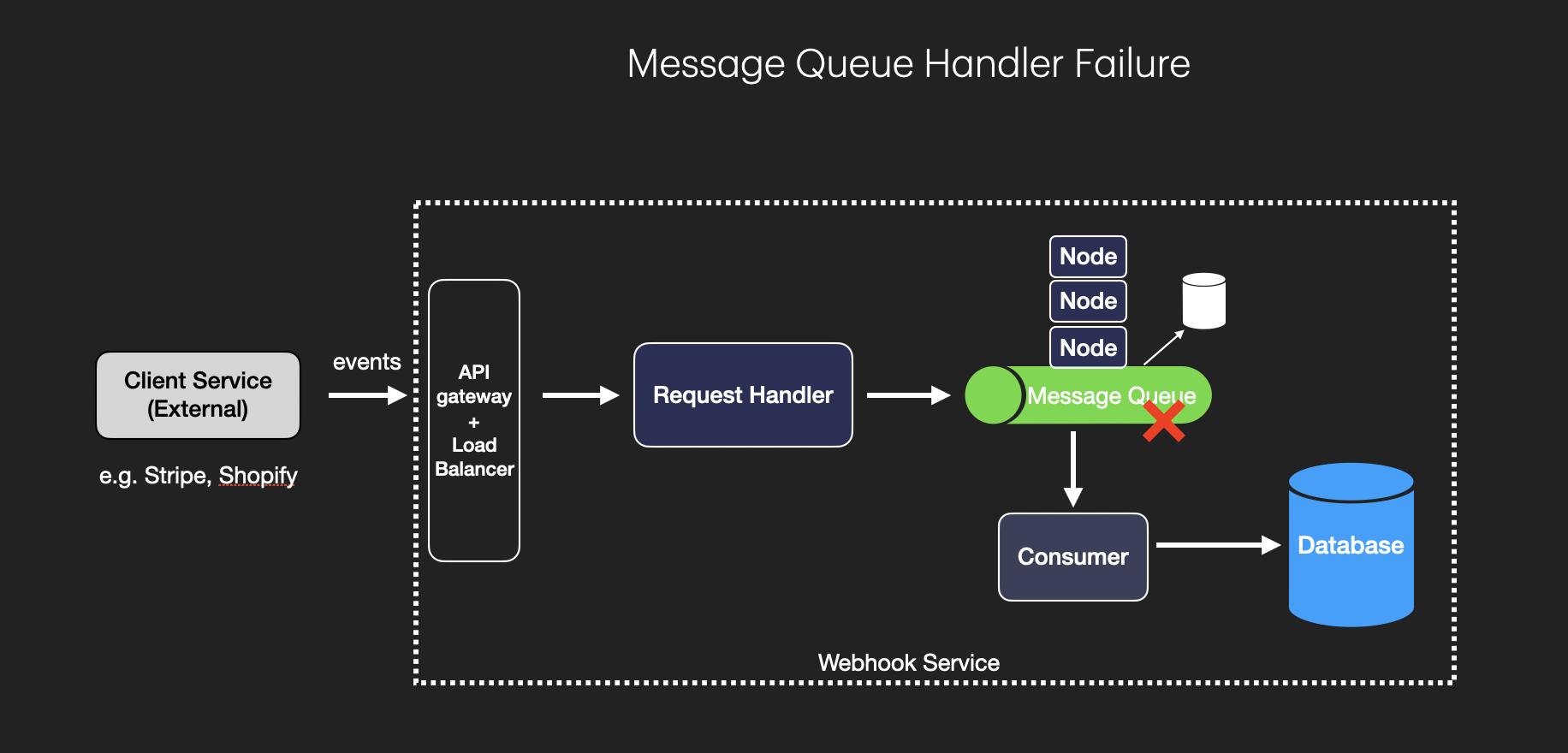

Message Queue Failure

전략 설명
Durable Queue 메시지를 디스크에 영속화하여 서버 재시작 후에도 유지
Multi-Node Replication Kafka/RabbitMQ 클러스터로 메시지 복제, 단일 노드 장애 허용

3. Queue Consumer 장애

Consumer Failure

전략 설명
Multiple Instances 컨슈머를 다중 배포하여 하나 실패 시 다른 인스턴스가 이어받음
Message Acknowledgment DB 저장 완료 후에만 메시지 Dequeue → 미완료 이벤트는 큐에 잔류
Auto-Restart (Kubernetes) 실패한 컨슈머 자동 재시작, 큐 길이에 따른 수평 확장

4. Database 장애

전략 설명
Exponential Backoff 쓰기 실패 시 $2^n$ 초 간격으로 재시도 (DB 과부하 방지)
Replication & Failover Primary 장애 시 Secondary로 자동 전환

지수 백오프 (Exponential Backoff)

외부 서버 일시 장애 시 즉시 재시도는 오히려 부하를 가중시킨다. 재시도 간격을 $2^n$ 초로 증가시켜 시스템 회복 시간을 확보한다.

\[\text{Retry Interval} = 2^n \text{ seconds}, \quad n = 1, 2, 3, ...\]

6. Deep Dive: Engineering Insights

보안: HMAC 서명 검증

웹후크는 외부에서 오는 요청이므로, 출처 인증이 필수적이다.

HMAC 서명 흐름:

  1. Provider(예: Stripe)와 서비스가 Secret Key를 사전 공유
  2. Provider는 payload의 HMAC 해시를 생성하여 요청 헤더에 포함
  3. 서비스는 동일한 Secret으로 해시를 재계산하여 일치 여부 검증
import hmac
import hashlib

def verify_signature(payload: bytes, signature: str, secret: str) -> bool:
    expected = hmac.new(
        secret.encode(), payload, hashlib.sha256
    ).hexdigest()
    return hmac.compare_digest(expected, signature)

추가 보안 레이어:

기법 설명 효과
IP Whitelisting 알려진 Provider IP만 허용 무단 IP 차단
Rate Limiting 분당 최대 요청 수 제한 DoS 공격 방어
HTTPS Only 전송 계층 암호화 패킷 탈취 방지

중복 요청 처리 (Idempotency)

네트워크 재시도로 인해 동일 이벤트가 여러 번 도달할 수 있다.

Idempotency Key 패턴:

-- event_id Unique Index로 중복 삽입 원천 차단
INSERT INTO ProcessedEvents (event_id, payload, status)
VALUES (:event_id, :payload, 'PROCESSING')
ON DUPLICATE KEY IGNORE;

처리 전 event_id 존재 여부를 확인하고, 이미 처리된 이벤트는 즉시 스킵하여 비즈니스 로직의 중복 실행을 차단한다.

순서 보장 없는 이벤트 처리 (Out-of-Order)

네트워크 지연으로 invoice.paid가 invoice.created보다 먼저 도착할 수 있다.

핵심 원칙: 웹후크 처리 로직은 이벤트 순서를 가정하지 않아야 한다.

invoice.paid 수신 시:
  1. Stripe API에서 최신 invoice 데이터를 직접 조회 (Source of Truth)
  2. 로컬 DB 업데이트 → 상태를 PAID로 변경

invoice.created 수신 시 (뒤늦게 도착):
  1. event의 created_time과 DB의 updated_time 비교
  2. 이미 최신 상태이면 → 스킵 (중복 처리 방지)

설계 원칙 정리:

원칙 구현 방법
Stateless 처리 로컬 DB 상태가 아닌 Source of Truth(Provider API) 기준으로 처리
Idempotent 설계 동일 이벤트를 여러 번 처리해도 결과가 동일해야 함
Timestamp 활용 event_id와 timestamp로 Outdated 이벤트 감지 후 스킵

7. 요약 및 회고

Level별 기대치

차원 Junior Senior Staff
신뢰성 단순 API 수신 구현 재시도 및 멱등성 설계 DLQ(Dead Letter Queue) 및 장애 전파 차단
성능 동기식 처리 메시지 큐 기반 비동기 설계 분산 큐(Kafka) 파티셔닝 전략
보안 인증 없음 HMAC 서명 및 IP 화이트리스트 검증 mTLS 및 페이로드 암호화
순서 처리 순서 가정 로직 Timestamp 기반 스킵 이벤트 소싱 및 CQRS 패턴 적용

핵심 교훈

System Design은 단순히 “동작하는 코드”가 아니라 “실패할 수 있는 모든 상황을 가정한 설계”다.

웹후크 시스템의 핵심은 세 가지로 요약된다:

  1. 빠르게 받고, 나중에 처리하라 — Decoupling을 통해 응답 지연 최소화
  2. 실패를 가정하라 — 모든 컴포넌트는 장애가 날 수 있다. 재시도와 멱등성으로 보완
  3. 순서를 믿지 마라 — 네트워크는 순서를 보장하지 않는다. Source of Truth에서 직접 확인
